Comment reconstruire un étrier de frein ?
Pour reconstruire un étrier de frein, vous devez démonter l'unité, nettoyer soigneusement tous les composants, remplacer les joints et les soufflets usagés par un kit de reconstruction et réassembler le tout avec une lubrification appropriée. Vous aurez besoin d'un kit de reconstruction d'étrier (joints et soufflets), d'une bouteille de liquide de frein frais, d'un pic (ou d'un trombone plié), d'une patience détaillée pour gratter les rainures des joints et d'outils à main de base (douilles et clés). Ce processus rétablit les performances de freinage en éliminant la corrosion interne et en garantissant la liberté de mouvement du piston.
La vidéo suivante vous montrera le processus de reconstruction d'un étrier de frein :
Aperçu rapide étape par étape :
- Retirer l'étrier : Débrancher la conduite de frein et déboulonner l'étrier du rotor.
- Extraire le piston : Utiliser la pression hydraulique du véhicule (avant la déconnexion) ou de l'air comprimé pour faire sortir le piston.
- Nettoyer et inspecter : Retirez les anciens joints et utilisez un nettoyant pour freins pour frotter l'alésage et les rainures des joints.
- Installer de nouveaux joints : Lubrifier les nouveaux joints à coupe carrée et les soufflets d'étanchéité avec du liquide de frein frais ou du lubrifiant d'assemblage.
- Remontage et purge : Réinstallez le piston, montez l'étrier et purgez le système de freinage pour éliminer l'air emprisonné.
Conseil de pro : Le secret d'une reconstruction réussie est de s'assurer que les rainures des joints sont parfaitement propres ; utilisez un petit pic pour gratter toute calcification ou débris cachés qui pourraient causer des fuites.
Outils nécessaires pour reconstruire les étriers de frein d'une moto
Assurez-vous d'avoir ces éléments en main avant de commencer :
- Kit de réparation d'étrier : doit comprendre une bague d'étanchéité hydraulique et un couvercle anti-poussière adapté à votre modèle.
- Nouveau liquide de frein : Ceci est essentiel, à la fois pour assurer la pression hydraulique pendant le démontage et pour lubrifier pendant l'assemblage.
- Choisissez une aiguille ou un trombone courbé : Pour le nettoyage, c'est le "grattoir spécial" que vous utilisez pour l'hygiène.
- Outils manuels de base : un jeu standard de douilles et de clés pour retirer les boulons de montage des étriers.
- Chiffons et détergents : Ne mettez pas d'huile partout. Garder l'environnement de travail propre et bien rangé est un devoir élémentaire.
Étape 1 : Préparatifs en vue de la dépose de l'étrier
Avant de commencer à démonter la moto, vérifiez d'abord la référence de la pièce. N'attendez pas que la voiture soit montée pour découvrir que le sac remis à neuf que vous avez acheté ne correspond pas à votre modèle, ce serait embarrassant.
1. Débrancher le système de freinage
Tout d'abord, desserrez légèrement les écrous de l'essieu, puis utilisez un support d'entretien approprié (tel qu'un élévateur de roue arrière ou le support principal du véhicule) pour soutenir la moto de manière stable, en veillant à ce que la roue qui doit être actionnée ne soit pas sur le sol.
2. Retirer l'étrier
Dévissez les boulons de l'axe de guidage et faites glisser l'étrier hors du disque de frein. Si vous n'avez pas prévu de pousser le piston avec la pression hydraulique tout à l'heure, vous pouvez maintenant vous préparer à aller à l'établi pour faire du bon travail.
Étape 2 : Dépose du piston et démontage
C'est l'étape la plus critique de tout le processus de rénovation. Veillez à ne pas rayer la paroi intérieure du piston ou de l'étrier.
1. Ejecter le piston
Si l'étrier est déjà sur la table, pompez de l'air comprimé dans l'entrée d'huile.
Avertissement de sécurité : Il faut mettre une planche dans l'étrier ! Au moment où le piston se soulève, la force est si grande que s'il n'y a rien pour le bloquer, il peut s'envoler et blesser quelqu'un. Bien sûr, vous pouvez aussi pousser le piston jusqu'à ce qu'il tombe presque en marchant sur la plaque de frein avant d'enlever la conduite d'huile.
2. Retirer les anciennes pièces
Après la sortie du piston, déterrez le vieux cache-poussière en caoutchouc et le joint torique rectangulaire dans la paroi intérieure. Ces pièces en caoutchouc ont été déformées par le vieillissement, elles doivent être jetées directement et ne peuvent absolument pas être réutilisées.
Étape 3 : Nettoyage et inspection
La durée de vie des pièces remises à neuf dépend du fait que vous les laviez ou non.
1. Brosser le trou intérieur
Utilisez un nettoyant spécial pour liquide de frein afin d'éliminer l'huile usagée, la saleté et les impuretés. À ce stade, il convient d'examiner attentivement le trou intérieur de l'étrier et la surface du piston. Si des piqûres évidentes ou des rayures profondes sont constatées, le piston sera mis au rebut et devra être remplacé par un nouveau.

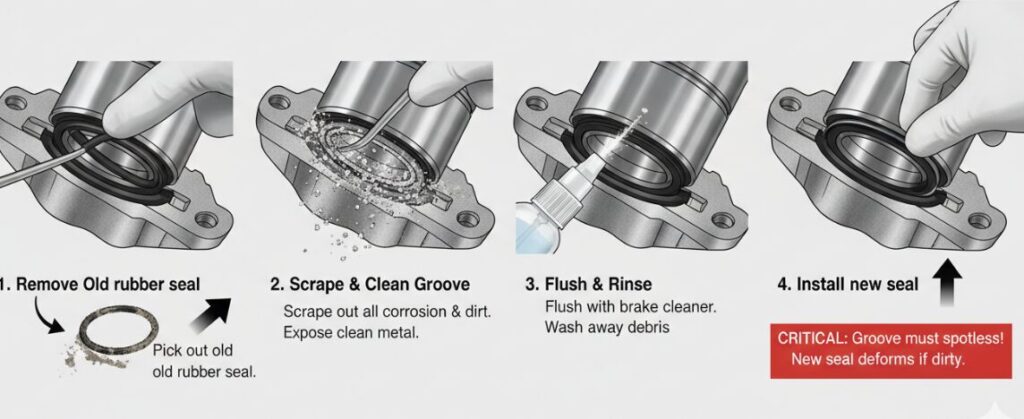

2. Nettoyage en profondeur de la rainure d'étanchéité
Avec le temps, le "calcium" produit par l'oxydation du liquide de frein s'accumule dans la gorge du joint d'étanchéité. Utilisez un petit crochet en acier ou un outil de nettoyage spécial pour gratter à plusieurs reprises jusqu'à ce que le fond de la gorge soit lisse. Si des débris sont laissés à cet endroit, le nouveau segment sera soumis à une force inégale, allant d'une fuite d'huile à un mauvais retour du piston, ce que l'on appelle communément le "blocage du frein".
Série d'étriers
Poids plus léger、Résistance à la corrosion 、Résistance au glissement
Série de chaînes
Les étriers de frein et les pignons offrent d'excellentes performances.
Chaîne de la série 520VX2
Scénarios de cyclisme : circuits en moto dans la rue ou sur l'autoroute, conduite en ville.
Étape 4 : Assemblage de précision
L'assemblage des étriers nécessite un environnement propre, les mains doivent être lavées et aucun gravier ne doit être introduit.
1. La lubrification est l'élément central
Trempez le nouveau joint rectangulaire dans du liquide de frein propre ou appliquez la pâte d'assemblage fournie avec le sac remis à neuf. De cette manière, la bague d'étanchéité ne sera pas tordue ou déchirée à cause de la sécheresse.
2. Piston de retour et couvercle anti-poussière
Insérez fermement le nouveau joint d'étanchéité dans la rainure, puis appliquez une fine couche d'huile de frein sur la surface du piston et repoussez-le doucement dans le trou. Dans des circonstances normales, il peut être poussé en douceur avec la force de la main ou une pince en C. Enfin, installez le cache-poussière en veillant à ce que son bord soit fermement fixé dans la rainure extérieure afin d'empêcher l'eau salée et la poussière de pénétrer sur la route.
Étape 5 : Installation et échappement du système
La dernière étape consiste à s'assurer que l'ensemble du système est étanche et qu'il offre une bonne sensation au pied.
1. Accrocher l'étrier
Remettre le collier de serrage remis à neuf sur le disque de frein et serrer les boulons selon le couple spécifié par l'usine d'origine. Lors du raccordement de la conduite d'huile, n'oubliez pas de remplacer le nouveau joint en cuivre, ce qui permet de prévenir le problème avant qu'il ne se produise et d'éviter les fuites d'huile par le boulon creux.
2. Échappement des freins
Comme les étriers sont maintenant remplis d'air, vous devez procéder à une purge complète. Demandez à quelqu'un de vous aider à actionner plusieurs fois le frein correspondant (pressez le levier de frein ou appuyez sur la pédale de frein). Vous devez ouvrir et fermer la vis de purge jusqu'à ce que l'huile qui s'écoule soit claire et qu'il n'y ait pas de bulles. À ce moment-là, la sensation au niveau du pied doit être bonne, ce qui montre également que la nouvelle bague d'étanchéité a normalement accumulé de la pression.
Auteur : Dex
"Je suis un passionné de moto et un technicien expérimenté. Avec 16 ans d'expérience dans l'entretien du système de freinage, je me concentre sur les petits détails - comme le nettoyage critique des rainures des joints - qui garantissent la sécurité et les performances de la moto. "
